1、用途：

  SSJ-40系列時間繼電器作為延時控制元件， 適用于各種繼電保護裝置及自動控制系統(tǒng)中，特別是對時間測量要求精度高和配合時間級差小的場合。

  繼電器的外形結構、端字接線和工作方式與DS系列時間繼電器完全相同，只是時間整定范圍更寬，更方便、直觀。按動銘牌上的三位撥盤開關，其置數乘以時基0.01s或0.1s，即為整定時間，而且改變整定值無需進行校驗。繼電器可直接置換DS-30系列時間繼電器

2、結構：

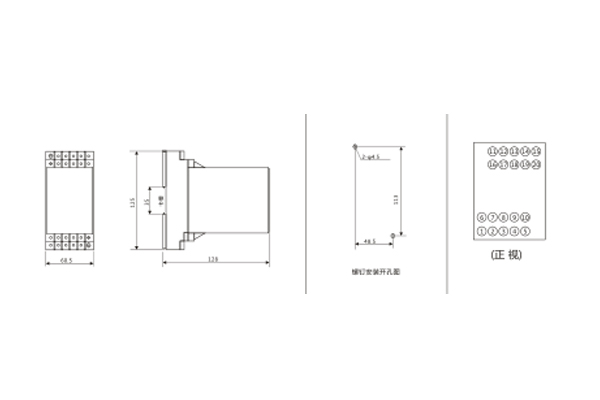

  SSJ-40系列用JK-11Q型JK-11K型嵌入式、前后接線的殼體。

3、動作原理：

  繼電器為靜態(tài)式數字時間繼電器，由石英晶體振蕩器產生標準時基訊號，采用CMOS集成電路構成邏輯回路，通過一組或兩組三位BCD碼撥盤開關整定延時值。繼電器無需輔助電源，平時不帶電，當施加額定電壓時，繼電器動作，輸出瞬動觸點，同時晶體起振，產生時鐘脈沖，經分頻后輸入計數器，當計數值達到撥盤開關置數時，電路符合，出口繼電器動作，輸出延時觸點。由于雙延時繼電器裝有兩組獨立整定延時值的開關，并各自驅動一個出口繼電器，因此實現了獨立的雙延時功能。如用戶要求輸出延時滑動觸點，訂貨時可特別注明，并提出滑動觸點閉合持續(xù)時間。

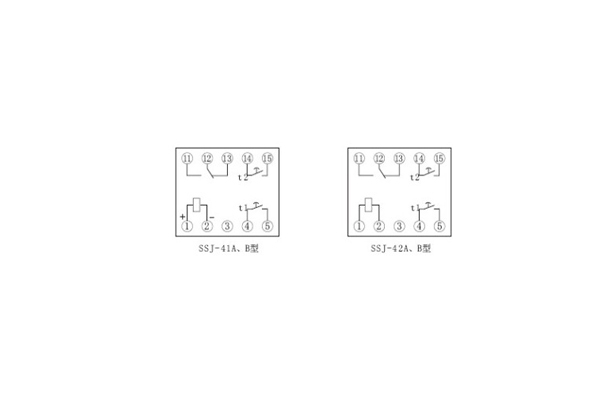

接線圖：
