JX-32靜態信號繼電器概述
JX-32靜態信號繼電器(以下簡稱繼電器)用于交直流操作的保護和自動控制裝置中,作為故障動作的信號指示之用。本系列繼電器由電子器件和進口小型繼電器等構成,是電力系統中信號繼電器更新換代的**產品。與老產品相比,本系列繼電器具有以下優點:
a、動作速度快、克服了原電磁式繼電器不能指示真空開關快速動作信號的缺陷;
b、 既具有就地復歸方式 ,又具有遠方復歸方式,可實現遠程控制。復歸方式有通電與斷電兩種,以便用戶靈活選擇;防震性能好 ,并可任意位置安裝;
c、既有電保持 ,又有磁保持 ,信號記憶可靠,帶有多組動合觸點,即可接入 LED光字牌或白前光字牌,也能滿足遠傳要求。
d、電流啟動型啟動電流通用范圍寬(0.01~2A) , 極大地便于用戶選型和壓縮庫存。
JX-32靜態信號繼電器型號、結構特點
1、繼電器型號分類及含義

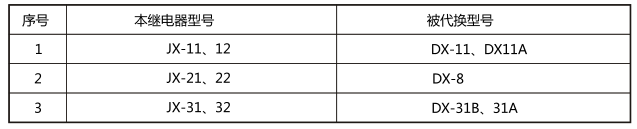

本繼電器與被替換換老型號對照表
JX-32靜態信號繼電器主要技術參數
1、繼電器啟動值:電壓啟動型的啟動電壓不小于額定電壓的30% ,不大商定電壓的70% ;電流啟動型的啟動電流范圍在0.01 ~ 2A之間通用 。
2、功率消耗:
a、啟動回路:
電壓啟動型不大于3W;電流啟動型啟動電流為2A時,不大于6W。
b、輔助電源回路(動作時):
DC48V時,不大于1.5W; DC110V時,不大于3W; DC220V時,不大于5.5W。
3、動作時間:不大于15ms。
JX-32靜態信號繼電器內部接線及外部引線圖
